我们该如何检测IGBT模块呢?

2022-03-26 11:52:23  责任编辑:东莞市锐讯电子科技有限公司 0




在电路中,IGBT也是我们常用的电子元器件之一,那我们该如何检测呢?下面我跟大家介绍一下检测IGBT模块的好坏的方法:

1、判断极性首先将万用表拨在 R×1K 。挡,用万用表测量时,若某一极与其它两极阻值为无穷大,调换表笔后该极与其它两极的阻值仍为无穷大,则判断此极为栅极( G )。其余两极再用万用表测量,若测得阻值为无穷大,调换表笔后测量阻值较小。


在测量阻值较小的一次中,则判断红表笔接的为集电极( C ) :黑表笔接的为发射极( E )。


2 、判断好坏将万用表拨在 R×10KQ 档,用黑表笔接 IGBT 的集电极( C ) ,红表笔接 IGBT 的发射极 ( E ) ,此时万用表的指针在零位。用手指同时触及一下栅极( G )和集电极( C ) ,这时工 GBT 被触发导通,万用表的指针摆向阻值较小的方向,并能站们指示在某一位置。


然后再用手指同时触及一下栅极( G )和发射极( E ) ,这时 IGBT 被阻断,万用表的指针 回零。此时即可判断 IGBT 是好的。


3 、注意事项任何指针式万用表铃可用于检测 IGBT 。注意判断IGBT 好坏时,一定要将万用表拨在 R×IOK挡,因 R×IKQ 档以下各档万用表内部电池电压太低,检测好坏时不能使IGBT 导通,而无法判断 IGBT 的好坏。此方法同样也可以用护检测功率场效应晶体管 ( P 一 MOSFET )的好坏。

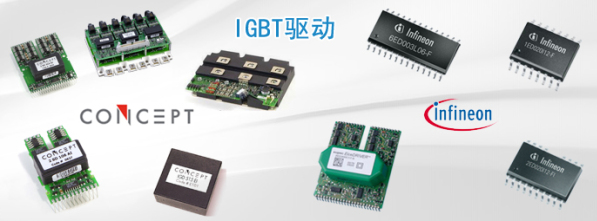

1648267243(1)


IGBT模块注意事项


由于IGBT模块为MOSFET结构,IGBT的栅极通过一层氧化膜与发射极实现电隔离。由于此氧化膜很薄,其击穿电压一般达到20~30V。因此因静电而导致栅极击穿是IGBT失效的常见原因之一。 因此使用中要注意以下几点:


1. 在使用模块时,尽量不要用手触摸驱动端子部分,当必须要触摸模块端子时,要先将人体或衣服上的静电用大电阻接地进行放电后,再触摸;


2. 在用导电材料连接模块驱动端子时,在配线未接好之前请先不要接上模块;


3. 尽量在底板良好接地的情况下操作。


在应用中有时虽然保证了栅极驱动电压没有超过栅极最大额定电压,但栅极连线的寄生电感和栅极与集电极间的电容耦合,也会产生使氧化层损坏的振荡电压。为此,通常采用双绞线来传送驱动信号,以减少寄生电感。在栅极连线中串联小电阻也可以抑制振荡电压。


此外,在栅极—发射极间开路时,若在集电极与发射极间加上电压,则随着集电极电位的变化,由于集电极有漏电流流过,栅极电位升高,集电极则有电流流过。这时,如果集电极与发射极间存在高电压,则有可能使IGBT发热及至损坏。


在安装或更换IGBT模块时,应十分重视IGBT模块与散热片的接触面状态和拧紧程度。为了减少接触热阻,最好在散热器与IGBT模块间涂抹导热硅脂。一般散热片底部安装有散热风扇,当散热风扇损坏中散热片散热不良时将导致IGBT模块发热,而发生故障。


保存注意事项:


1. 一般保存IGBT模块的场所,应保持常温常湿状态,不应偏离太大。常温的规定为5~35℃ ,常湿的规定在45~75%左右。在冬天特别干燥的地区,需用加湿机加湿。


2. 尽量远离有腐蚀性气体或灰尘较多的场合。


3. 在温度发生急剧变化的场所IGBT模块表面可能有结露水的现象,因此IGBT模块应放在温度变化较小的地方。


4. 保管时,须注意不要在IGBT模块上堆放重物。


5. 装IGBT模块的容器,应选用不带静电的容器。
