瞬态抑制TVS二极管的选型原则

2022-03-26 14:34:12  责任编辑:东莞市锐讯电子科技有限公司 0

我们常用的电子元器件瞬态抑制TVS二极管该从哪几个原则来选择呢?下面我们来讲解一下:

一、TVS二极管选型指南


1)要确定被保护电路中的最大直流或连续工作电压,电路的额定标准电压和“高端”容限;


2)TVS管的额定瞬态功率要大于电路中可能出现的最大瞬态浪涌功率;


3)TVS管的截止电压要大于被保护电路的最高工作电压;


4)TVS管的最大钳位电压要小于后级被保护电路中的损坏电压;


5)确定好TVS管最大箝位电压后,其峰值脉冲电流要大于瞬态浪涌电流;


6)对于数据接口的电路保护,还需注意选取具有合适电容的TVS二极管。比如:当信号频率或传输速率较高时,应选用低电容系列的TVS管;


二、TVS二极管参数详解


• VRWM :截止电压, TVS二极管的最高工作电压,可连续施加而不引起TVS二极管劣化或损坏状态下,达到的最大的直流电压或交流峰值电压。 在VRWM下,TVS二极管是不工作的,不导通。


• VC:钳位电压,施加规定波形的峰值脉冲电流IPP时,TVS二极管两端测得的峰值电压。


• VBR:击穿电压,是TVS管的最小雪崩电压。指在V-I特性曲线上,在规定的脉冲直流电流IT或接近发生雪崩的电流条件下测得TVS两端的电压。


• IR:漏电流,亦称待机电流。在规定温度和最高工作电压条件下,流过TVS二极管的最大电流,其值是在截止电压下测量的。


• IPP: 峰值脉冲电流,一般在10/1000μs电流波形下的峰值。


• IT:测试电流。


• C:电容值,对于同功率等级的TVS管而言,电压越低电容值就越大。在通信线路的防护中,尤其要注意TVS管的电容值。


• 封装形式:从TVS管的封装形式,可以看出其功率大小。TVS管的芯片面积直接决定其功率等级。

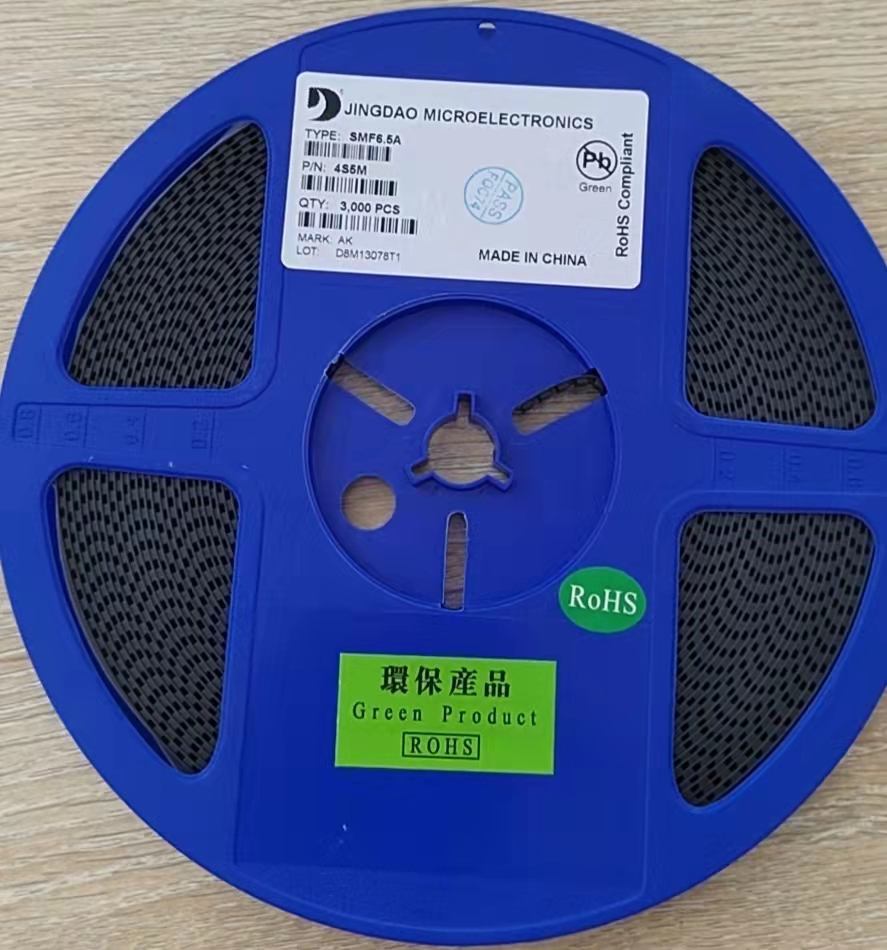

微信图片_20220326144939




三、TVS二极管选型注意事项


1)规格书手册给的只是特定脉宽下的吸收功率峰值,而实际电路中的脉冲宽度是变化不定,心里要有个数,对宽脉冲要降额应用;


2)对于小电流负载电路的保护,要有意识地增加限流电阻;


3)要注意TVS二极管的稳态平均功率是否在安全范围之中;


4)要考虑温度变化,正常而言,瞬态抑制二极管在-55°C到150°C之间工作,电路中温度比较高的情况下要降额应用;


5)TVS瞬态抑制二极管的引线长短,要与被保护线路相对。


6)针对数据接口或通信线路中的防护,要尽可能选取电容值比较小的TVS二极管。


7)直流保护电路大多选单向TVS管,交流保护电路大多选双向TVS管、多路保护电路选TVS阵列器件,大功率保护电路选专用保护模块。


8)在使用TVS管过程中,考虑到TVS的离散性,尽量减少串/并数量。


四、TVS二极管典型应用


TVS二极管由于具有极快的响应速度,低钳位电压,精准电压等优点,因而应用于对保护器件要求比较高的场合领域,汽车电子、家、工业 控制、照明,通信、医疗等行业,如DC电源线,RS485接口,通信电源,I/O口等。

以上方法希望能帮大家解决选择带来的困惑,东莞市锐讯电子科技有限公司在线随时欢迎咨询。
