国巨贴片电容的命名规则
2022-04-12 15:48:47 责任编辑:东莞市锐讯电子科技有限公司 0
在电子元器件的应用市场中,国巨贴片电容非常常见,那么我们该如识别呢?下面跟大家简单的讲解一下
国巨贴片电容的命名所包含的参数有贴片电容的尺寸、容值精度、贴片电容的材质、电压、电容容量、端头材料以及包装要求。

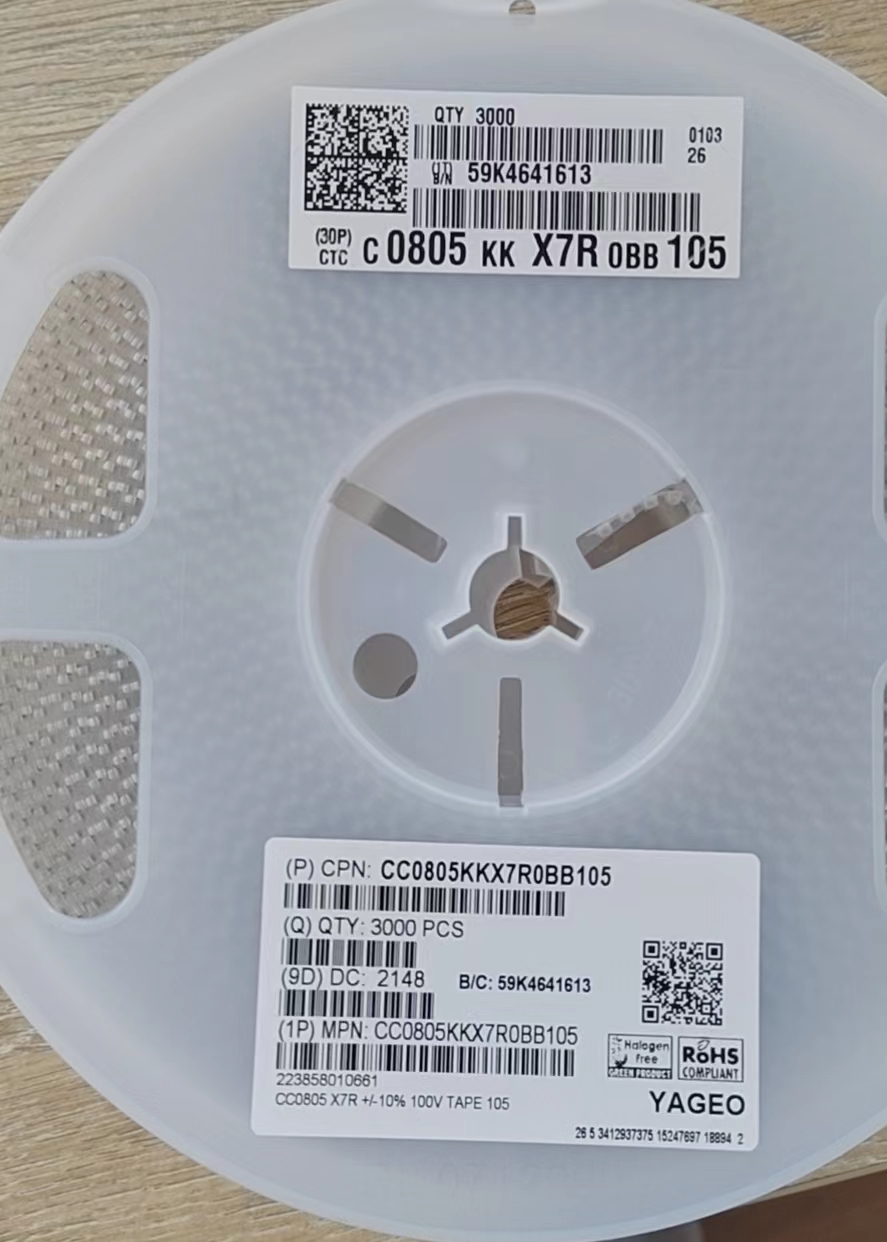

例如:CC 0805 J R NPO 9 B N 101
CC:表示国巨电容系列名称——多层陶瓷贴片电容。国巨电容的系列还有CA(表示排容),CH(表示高频电容)等等。
0805:表示尺寸长度为0.08英寸、宽度为0.05英寸。此外常见的电容尺寸还有0201、0402、0603、0805、1206、1210、1808、1812、2010等。
J:表示电容容量的误差精度为±5%;另外B=±0.1PF、C=±0.25PF、D=±0.5PF、F=±1PF、G=±2PF、K=±10%、M=±20%、Z=-20%~+80%。
R:表示7寸盘纸带包装。 此外还有P = Paper tape reel ϕ 13 inch (纸带卷ϕ13英寸)
K = Embossed plastic tape reel ϕ 7 inch(模压塑料磁带卷ϕ7英寸)F = Embossed plastic tape reel ϕ 13 inch. (模压塑料磁带卷ϕ13英寸)
B = Bulk Bag C = Bulk Cassette(散装盒)
NPO:表示电容材质。此外常用的电容材质还有X5R、X7R、Y5V、Z5U。
9:表示电压为50V
4=4V, 5=6.3V, 6=10V, 7=16V, 8=25V, 0=100V, A=200V, B=500V, C=1KV, D=2KV, E=3KV等(注意:100V是用数字0表示,不是字母O)
B:表示端头材料是镍电极。Ni--Barrier 另外还有A = PdAg表示钯银
N:表示NPO。N = Non BME B = BME
101:表示容值,前面两个数字为有效数字,第三个数字表示有几个零。101=100PF、102=1000PF、103=10000PF……以此类推。
1法拉(F)= 1000毫法(mF)=1000000微法(μF)
1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。
国巨贴片电容的特性
(1)先进的薄层化技术,使产品小型化、大容量。
(2)独石结构、确保产品的机械强度及可靠性。
(3)高尺寸精度,保证元件安装的高效率。
(4)容量低漂移,可用于各种形势的采样电路。
(5)低残留电感、保证了出色的频率特性。
国巨贴片电容的优点
(1)微型化:携式信息与通信终端的小型化、轻量化。包括移动电话、笔记本电脑、W-LAN、MP3/4数码相机、摄像机等。
(2)高品质、低成本化:贱金属电极材料(BME)技术。
(3)高可靠性:高频/高压化、高Q值。适用于RF模块,CRT与主板电源滤波/LCD背光。(4)无铅无镉、绿色环保。
以上就是国巨贴片电容的识别方法,东莞市锐讯电子科技有限公司欢迎随时咨询!
